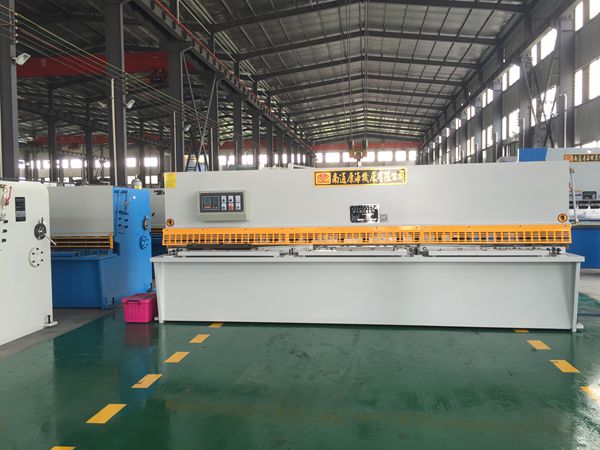

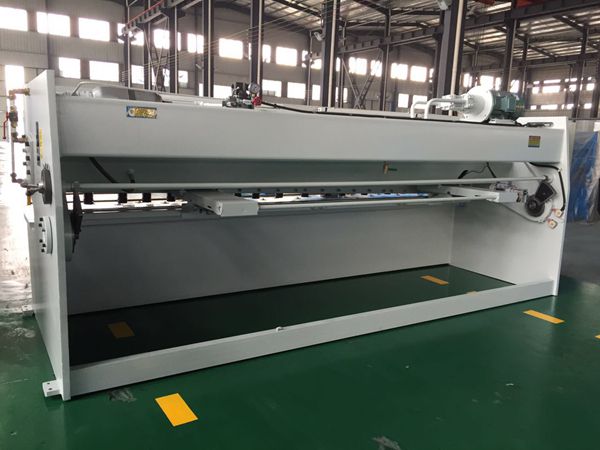

報價產品：液壓擺式剪板機
型號：QC12Y-6×4000 |
機器的基本技術參數
|
序號 |
名 稱 |
數 值 |
單 位 |
備 注 |
|
1 |
可剪板厚 |
6 |
mm |
|
|
2 |
可剪板寬 |
4000 |
mm |
|
|
3 |
被剪板料強度 |
500 |
N/mm2 |
|
|
4 |
剪切角 |
1°30′ |
mm |
|
|
5 |
行程次數 |
17 |
次 |
|
|
6 |
立柱間距離 |
4240 |
mm |
|
|
7 |
工作臺離地高度 |
800 |
mm |
|
|
8 |
前送料行程 |
2500 |
mm |
|
|
9 |
送料定位精度 |
±0.1/300 |
|
|
|
10 |
夾鉗數量 |
4 |
個 |
|
|
11 |
主電機 |
型號 |
Y132M-4 B5 |
|
|
功率 |
7.5 |
KW |
|
|
轉速 |
1450 |
rpm |
|
|
12 |
軸向柱塞泵 |
型號 |
25MCY14-1B |
|
|
流量 |
25 |
L/min |
|
|
壓力 |
31.5 |
Mpa |
|
|
13 |
外形尺寸 |
長 |
4700 |
mm |
|
|
寬 |
1700 |
mm |
|
|
高 |
1880 |
mm |
|
|
14 |
機器重量 |
7500 |
kg |
|
結構特點:
一、整機結構
整機采用全鋼焊接結構，墻板、工作臺、刀架體等焊接部件振動消除應力，具有很好的剛性與穩定性。
二、技術與工藝
1、 本機屬新一代液壓剪板機。采用液壓集成閥塊。結構緊湊，減少管路連接，提高了系統的可靠性與易維修性。
2、 串聯油缸使機床在剪切時，油缸同步，剪切角不會變動。
3、上刀架安裝刀片的安裝面為螺旋面，確保在剪切過程中刀片間隙的均勻性，剪切斷面質量好。子軸支承上刀架上、下擺動動作，偏心機構快速調整刀片間隙，提高剪切精度。
4、 蓄能器回程平穩、迅速。
5、 上刀片菱形，下刀片矩形，材質9CrSi，硬度好、壽命長。
6、上、下刀片刀口間隙由手柄調節，刻度盤指示數值，調整輕便迅速、正確可靠。
7、刀架行程可無級調節，壓料力能隨剪切板厚自動調整。
8、設有燈光對線裝置，電動機械式后擋料，并能作手動微調，擋料尺寸及剪切次數均有數字顯示裝置，使用方便。
9、防護柵與電氣構成聯鎖，電氣箱設有電源開關和機械聯鎖裝置，確保操作及維修的安全。
10、 工作臺面設滾動結構，減少板料劃傷，并可減少摩擦阻力。
11、 油缸：45號鋼調質處理，內孔精鏜、擠壓。
12、 活塞桿：45號鋼調質處理，外圓鍍硬鉻精磨。
性能與特點：
本機采用液壓傳動，擺式刀架整體焊接結構，剪切精度高，使用性能好，特別適于汽車制造、燈桿行業。上下刀口間隙，由手柄調節，刻度盤顯示數值，調整輕便迅速，正確可靠。刀架行程可無級調節，設有燈光對線裝置，擋料尺寸數字顯示，使用方便。
技術參數：
|
規格型號 |
剪板尺寸
(T×W)(mm) |
剪切角 |
空行程次數 (次/分)(Time/min) |
后檔料架調節范圍 (mm) |
主電機功率(KW) |
外形尺寸
(mm) |
|
QC12Y-4×2500 |
4×2500 |
1 o 30' |
≥18 |
20-600 |
5.5 |
3120×1460×1500 |
|
QC12Y-4×3200 |
4×3200 |
1 o 30' |
≥14 |
20-600 |
5.5 |
3820×1720×1620 |
|
QC12Y-4×4000 |
4×4000 |
1 o 30' |
≥10 |
20-600 |
5.5 |
4620×1850×1700 |
|
QC12Y-4×5000 |
4×5000 |
1 o 30' |
≥10 |
20-600 |
7.5 |
5786×2200×2160 |
|
QC12Y-6×2500 |
6×2500 |
1 o 30' |
≥18 |
20-600 |
7.5 |
3140×1540×1570 |
|
QC12Y-6×3200 |
6×3200 |
1 o 30' |
≥14 |
20-600 |
7.5 |
3840×1660×1620 |
|
QC12Y-6×4000 |
6×4000 |
1 o 30' |
≥10 |
20-600 |
7.5 |
4645×1850×1700 |
|
QC12Y-6×5000 |
6×5000 |
1 o 30' |
≥10 |
20-750 |
11 |
5786×2200×2160 |
|
QC12Y-6×6000 |
6×6000 |
1 o 30' |
≥7 |
20-800 |
15 |
6900×2570×2280 |
|
QC12Y-8×2500 |
8×2500 |
1 o 30' |
≥14 |
20-600 |
11 |
3140×1540×1570 |
|
QC12Y-8×3200 |
8×3200 |
1 o 30' |
≥10 |
20-600 |
11 |
3840×1660×1620 |
|
QC12Y-8×4000 |
8×4000 |
1 o 30' |
≥8 |
20-600 |
11 |
4664×1880×1720 |
|
QC12Y-8×5000 |
8×5000 |
1 o 30' |
≥7 |
20-600 |
15 |
5786×2252×2310 |
|
QC12Y-8×6000 |
8×6000 |
1 o 30' |
≥5 |
20-600 |
15 |
6900×2570×2280 |
|
QC12Y-10×2500 |
10×2500 |
1 o 40' |
≥11 |
20-800 |
15 |
3205×2000×1890 |
|
QC12Y-10×3200 |
10×3200 |
1 o 40' |
≥10 |
20-800 |
15 |
3905×2000×1890 |
|
QC12Y-10×4000 |
10×4000 |
1 o 40' |
≥8 |
20-800 |
18.5 |
4705×2150×2000 |
|
QC12Y-12×2500 |
12×2500 |
1 o 40' |
≥11 |
20-800 |
18.5 |
3245×2042×1900 |
|
QC12Y-12×3200 |
12×3200 |
1 o 40' |
≥10 |
20-800 |
18.5 |
3945×2042×1900 |
|
QC12Y-12×4000 |
12×4000 |
1 o 40' |
≥8 |
20-800 |
18.5 |
4745×2192×2050 |
|
QC12Y-16×2500 |
16×2500 |
2 o 20' |
≥8 |
25-800 |
18.5 |
3245×2180×2000 |
|
QC12Y-16×3200 |
16×3200 |
2 o 20' |
≥7 |
25-800 |
18.5 |
3945×2477×2035 |
|
QC12Y-16×4000 |
16×4000 |
2 o 20' |
≥5 |
30-800 |
18.5 |
4850×2350×2300 |
|
QC12Y-20×2500 |
20×2500 |
2 o 40' |
≥6 |
20-800 |
30 |
3260×2452×2000 |
|
QC12Y-20×3200 |
20×3200 |
2 o 40' |
≥5 |
30-800 |
30 |
4150×2450×2300 |
|
QC12Y-20×4000 |
20×4000 |
2 o 40' |
≥4 |
30-800 |
37 |
4855×2600×2400 |
|
QC12Y-20×5000 |
20×5000 |
2 o 40' |
≥4 |
20-800 |
37 |
5900×3000×3300 |
|
QC12Y-25×2500 |
25×2500 |
3 o |
≥5 |
40-800 |
37 |
3500×2500×2360 |
|
QC12Y-25×3200 |
25×3200 |
3 o |
≥4 |
40-1000 |
37 |
4200×2500×2400 |
