一、 總述
該機屬于引進日本技術液壓型三輥卷板機，用于將鋼板卷成圓筒形、圓錐形、圓弧形等。

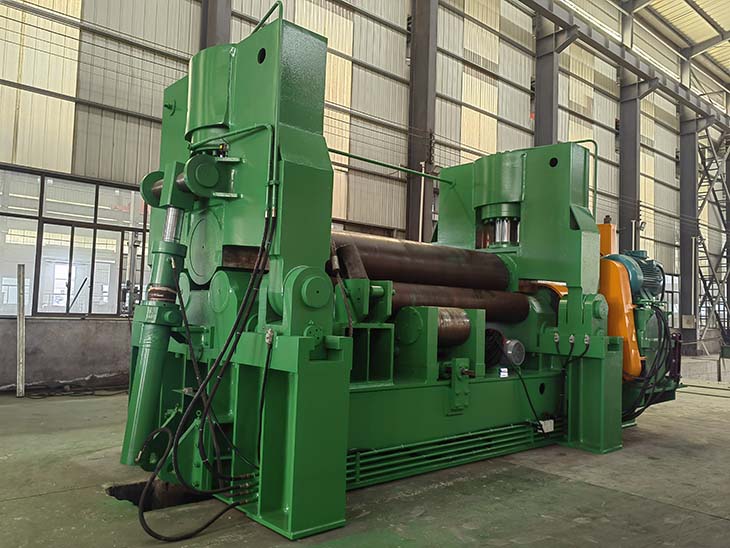

W11S-30×2500上輥數顯萬能式卷板機簡圖)
該機屬于液壓型三輥卷板機，用于常溫狀態下將板材卷成圓筒形、圓弧形、圓錐形。
上輥可以垂直移動、水平移動。
預彎通過上輥水平移動，使上輥相對于下輥呈非對稱位置來實現。
滾圓時通過電動機、減速機帶動兩下輥進行。
由于下輥的標高不變，所以便于進料和操作。
翻倒架采用液壓翻倒。
上輥垂直位移采用液壓傳動，水平移動采用機械傳動。
采用PLC可編程顯示器控制。
提供詳細的電氣原理圖，電氣走線嚴格按圖紙進行，每根連線兩端的號碼須清晰完整，線端子排上應貼有與連線號碼相同的線號標記，而且應在電器配線圖及原理圖作相應的標記；
設備使用的電氣件全部采用名牌企業優質產品，電氣保護器件(如電流繼電器、空氣開關等)在安裝前必須由電氣制造廠嚴格測試，并保證運行可靠。
設備使用的液壓元件采用名牌產品。設備運行平穩、控制靈活、無卡阻、漏油和異常噪音。
增加錐筒裝置可卷制一定范圍內的錐體。
設備可靠性高，故障率低。
二、主要技術參數
1.高精度的端部預彎
自由地設定直邊長度，上輥直接加壓預彎，能夠完成高精度的端部預彎。
2.NC控制，高的生產效率
卷制 制品工藝參數NC化，操作簡單，效率大幅度提高。
3.制品精度超群
上輥呈鼓形狀，下輥的下部有托輥配合調節，連續彎曲，從薄板到厚板這一廣泛的范圍內能夠卷制理想的制品。
4.作業的安全
兩下輥固定，上輥上下，左右移動，工件不隨工作輥移動，作業者安全。
5.整體式結構，基礎簡單，移動方便
設備采用整體式底盤，無須地腳螺栓，基礎簡單，移動作業場所方便。
6.不同的用途，相應的控制方法
根據用途，有以下的控制方法：
TNC（上NC）：多品種，少量生產用；
T&BNC（上，下NC）：少品種，大量生產用。
7.豐富的彎曲形狀
具有卷制O型，U型，多段R，輔助錐筒裝置，可以卷制一定范圍的錐筒。
O型彎曲：后方彎曲方式
U型彎曲：前方彎曲方式：
多段R彎曲：組合式方式。
技術參數：
