四輥卷板機的結構特征你都知道嗎 |
|
卷板機是將金屬板材卷彎成筒形、弧形或其它形狀工件的通用設備。所有的鋼都是圓柱形的，幾乎所有的鋼都是用軋制機軋制的。設備廣泛應用于鍋爐，造船，石油，木工，金屬結構等機械制造行業。

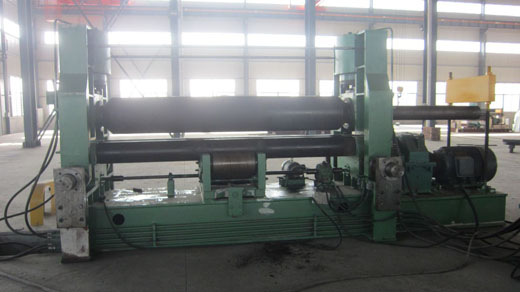

數控四輥卷板機的結構形式為四輥式，上輥為主傳動，通過減速機的輸出齒輪與上齒輪嚙合，為卷制板材提供扭矩；下輥作垂直升降運動，通過液壓缸內的液壓油作用于活塞而獲得，以便夾緊板材，為液壓傳動；在下輥的兩側設有側輥并沿著機架導軌作傾運動，通過絲桿螺母蝸輪蝸桿傳動；該機優點是板材端部預彎及卷園可以在同一臺設備上進行。
關于四個具體配置數控軋輥卷板機解釋如下：
（1）上輥裝置
該裝置由一個主缸輥，該軋輥軸承座，軋輥，雙列自動調心軸承等部件的。上輥是軋機的重要部件，上輥道軸頸兩端采用專用寬型雙排定心輥系列軋制軸承，由于采用定心輥軸承，有利于主輥的傾斜，便于圓錐.兩主油缸提供卷制板材所需的加壓力（工作壓力為16MPa,額定最高壓力為28MPa）。
（2）水平移動裝置
水平移動裝置由水平移動電機提供動力，通過蝸輪蝸桿箱、蝸輪蝸桿、絲桿絲母機構帶動上輥裁置的水平移動，實現板材的非對稱基制。
（3）下輥裝置
下輥裝置由下輥、下輥軸承座、下輥輸入齒輪、下輥滑動軸承等組成。彎曲下部輥構件是重要的，它是適用于常溫和低速重載的地方。
（4）托輥裝置
滾子裝置通過輥，楔機構，手輪調節輥和其它部件。托輥共一組每組四根，根據卷制板材規格的負荷大小進行上下調節。
（5）主傳動裝置
由主電機、電液推桿制動器、圓柱齒輪減速器、輸出齒輪組成.
（6）翻倒裝置
翻倒裝置。翻倒油缸等組成。安裝在機架上，用于接裝和恢復齒條反轉的前端側。翻轉裝置，便于產品沿軸方向拆卸.
（7）液壓系統
液壓系統上輥施壓，倒頭全部運動由一個液壓站集中控制。整個系統由一個液壓控制泵站、電磁閥、疊加閥、油缸和管路系統組成。一臺油泵進行電機可以通過內齒形彈性聯軸器帶動我國齒輪泵，從油泵出來的壓力油首先我們進入調壓技術系統，調定壓力，然后學生通過發展通道塊，經三位四通換向閥通向油缸。所有閥件及輔件均為通過板式集成塊智能化連接。為了能夠保證液壓系統進行有效管理工作，設有保護裝置。
（8）電控系統
設備電控系統由電控柜、操作控制臺、手持式控制盒。本機總開關具有短路保護和主電機過載保護功能.主電機驅動下輥旋轉，電機驅動上輥水平移動，電機驅動一組液壓泵站，具有短路過熱保護，電機的正、負旋轉由交流接觸器控制；控制電路由PLC可編程控制器控制，繼電器較少，動作可靠。
該全自動型材卷彎機價格用于在常溫下彎卷一定厚度的金屬板成筒狀、弧形或一定錐度的零件。其特點如下：
1、一次性上料，無須掉頭即可完成卷制；
2、該機具有三個方面工作輥均為主進行驅動輥，防止卷板時打滑，擴大了鋼板的卷制范圍；
3、上輥升降、下輥平移均為液壓驅動；
4、微機控制，自動調平，液晶顯示；
5、該機集機、電、液于一體，各動作互相連鎖保護；
6、系統設有過流、過載安全保護。
卷板機是工業生產企業發展重要的使用網絡設備技術之一，因為自己操作方便，易于加工，很受企業的青睞。但是，我們在使用該設備的時候，要嚴格管理按照傳統工藝設計要求來進行分析操作，使得卷板機的壽命時間更長，更好的為我們生活服務。
|
|
|
| |
| |
|
